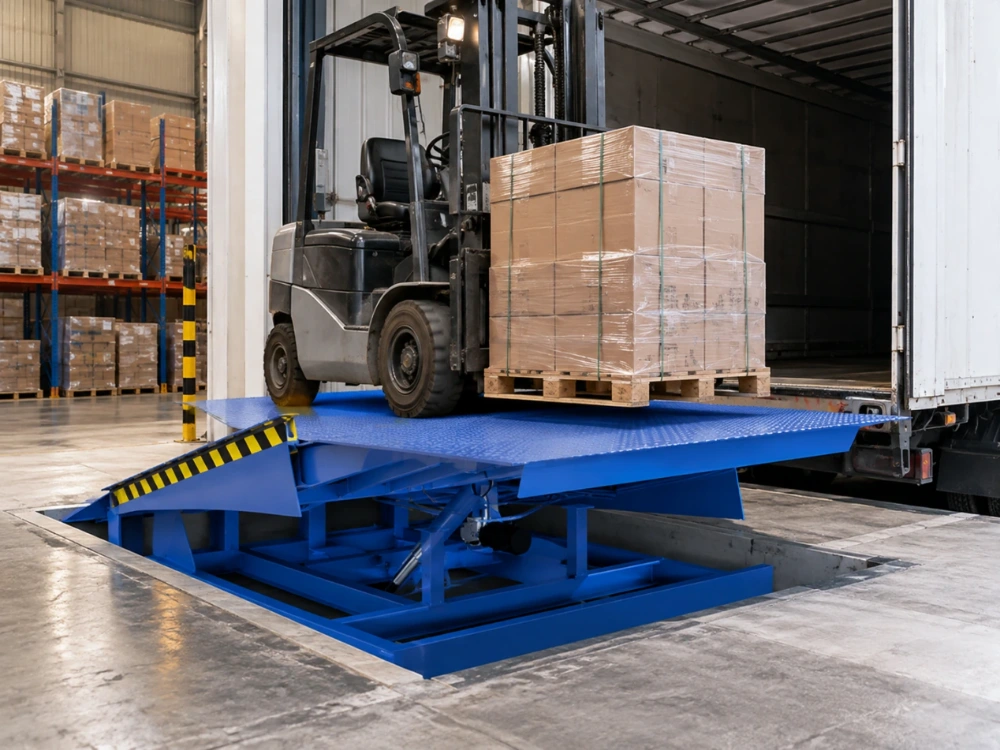

Quelle capacité de charge un niveleur de quai d'entrepôt doit-il supporter ?
Le choix d'un niveleur de quai d'entrepôt ne doit pas se baser uniquement sur le poids des palettes. Il est plus pertinent de prendre en compte le chariot élévateur le plus lourd capable de traverser la plateforme, sa charge maximale admissible et les conditions de déplacement de ce poids combiné entre le quai de chargement et le camion.
Cette distinction est importante car une machine stationnée et un chariot élévateur en mouvement ne sollicitent pas la plateforme de la même manière. Le freinage, l'accélération, la concentration des roues, l'angle de transition et le trafic quotidien influent tous sur les conditions de travail.
Pour les équipes d'approvisionnement, cela change la question : au lieu de « Combien de tonnes pèse ma cargaison ? », on passe à « Quelle est la charge la plus lourde que ce quai de chargement doit gérer de manière répétée ? »
Pourquoi est-il facile de mal évaluer la capacité d'un niveleur de quai ?
La capacité semble être une spécification simple car elle est exprimée par un nombre. Ce nombre n'est utile que si tout le monde comprend ce qu'il représente.
Pourquoi le poids de la cargaison ne suffit-il pas à lui seul ?
Imaginez qu'une palette pèse 1 500 kg. Cela ne signifie pas pour autant qu'un niveleur de quai n'a besoin de supporter que 1 500 kg.
Le chariot élévateur peut peser plusieurs tonnes. Batterie, accessoires, fourches et autres équipements s'ajoutent à sa masse. Une fois la palette déposée sur le quai, le niveleur de quai soutient l'ensemble chariot élévateur et sa charge.
Cette condition combinée constitue le point de départ d'une analyse de charge appropriée pour un chariot élévateur.
Quelle est la différence entre une charge statique et une charge dynamique ?
La charge statique décrit une situation où la charge supportée ne se déplace pas sur la plateforme.
La charge dynamique est plus pertinente pour les opérations de chargement normales, car le chariot élévateur est en mouvement. Les spécifications des équipements de quai de GUDESEN font la distinction entre ces deux conditions au lieu de les considérer comme interchangeables.
Cette distinction explique également pourquoi les acheteurs ne devraient pas comparer deux fournisseurs en se basant sur un seul chiffre de capacité sans se demander ce que ce chiffre signifie.
Une même valeur nominale peut être trompeuse si une valeur décrit une capacité statique et une autre une charge dynamique.
Quels éléments doivent être inclus dans le calcul de la charge du chariot élévateur ?
Le cahier des charges le plus sûr pour les achats commence par le matériel réel, et non par une estimation de l'état « moyen » de l'entrepôt.
Quel poids de chariot élévateur faut-il utiliser ?
Utilisez le chariot élévateur le plus lourd susceptible d'accéder au quai de chargement, même s'il ne s'agit pas du modèle le plus fréquemment utilisé.
Enregistrez son poids réel en ordre de marche, et non seulement sa capacité de levage nominale. Les équipements alimentés par batterie peuvent supporter une masse de batterie importante, et les accessoires modifient également le poids final du véhicule.
La demande de devis doit inclure le modèle du chariot élévateur, son poids en ordre de marche, le poids de la batterie le cas échéant, les accessoires, la capacité de levage nominale, la charge maximale de palettes ou de marchandises, la configuration des roues et la fréquence de passage normale.
Un entrepôt utilisant plusieurs modèles de chariots élévateurs ne devrait pas dimensionner le niveleur de quai en fonction du plus petit modèle simplement parce qu'il effectue la plupart des trajets quotidiens.
Pourquoi la charge utile maximale est-elle plus importante que la charge utile moyenne ?
Le poids moyen des palettes est utile pour la planification opérationnelle, mais il constitue une base fragile pour l'évaluation de la capacité des équipements.
Si la plupart des palettes pèsent 800 kg mais qu'une ligne de production envoie régulièrement des charges de 2 000 kg par le même quai de chargement, le cas le plus lourd doit être pris en compte dans le cahier des charges.
Le même principe s'applique aux accessoires. Un serre-rouleau de papier, un positionneur de fourches ou tout autre accessoire doit être considéré comme faisant partie intégrante de l'équipement d'exploitation et non comme un accessoire occasionnel.
C’est pourquoi un registre de chargement des chariots élévateurs est plus utile qu’une phrase disant « l’entrepôt traite des marchandises de poids moyen ».
Comment les acheteurs doivent-ils interpréter la capacité nominale d'un niveleur de quai ?
La capacité doit être examinée dans le cadre d'une configuration complète du modèle.
Pourquoi la charge dynamique doit-elle être adaptée à une plateforme spécifique ?
L'équipement de chargement GUDESEN intègre la plateforme, la structure de renforcement, la lèvre, le châssis et le mécanisme hydraulique en un seul ensemble fonctionnel. L'augmentation des charges peut affecter plusieurs de ces éléments.
Il serait donc erroné de prendre une plateforme conçue pour une condition de fonctionnement donnée et de supposer que le simple changement du vérin hydraulique permet de créer un modèle de plus grande capacité.
L'épaisseur des panneaux, le renforcement, la structure des rebords et les exigences relatives au cadre de base peuvent également devoir être modifiés.
Pour les acheteurs qui créent une nouvelle zone de chargement, consultez Options de la plateforme de déchargement GUDESEN avant de geler la fosse et les travaux de génie civil environnants.
À quoi ressemble une configuration réelle ?

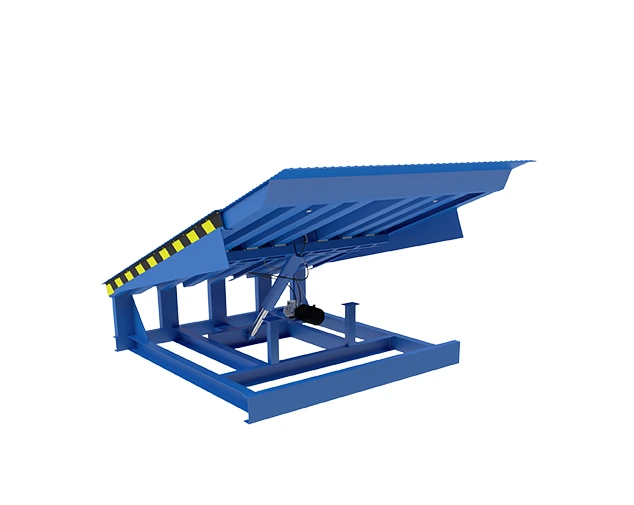

Une configuration télescopique actuelle, par exemple, est proposée avec une capacité de charge dynamique de 8 tonnes et une capacité de charge statique de 10 tonnes, avec une application de chariot élévateur spécifiée jusqu'à 3,5 tonnes pour cette configuration.
Ces données ne doivent pas être automatiquement copiées dans un autre projet. Elles expliquent pourquoi la capacité doit être analysée conjointement avec la plateforme et l'application de chariot élévateur sélectionnées.
La même gamme de produits peut également être envisagée pour des dimensions non standard ou des exigences de tonnage plus importantes lorsque le site ne correspond pas à une configuration classique.
Les acheteurs qui ont besoin de la structure à rebord rétractable peuvent consulter spécifications du niveleur de quai télescopique ainsi que les données relatives à leurs camions et chariots élévateurs.
Le type de niveleur de quai influe-t-il sur la capacité ?
Oui, mais le type doit être envisagé une fois la charge de travail comprise.
Une plateforme à rebord rabattable et une plateforme à rebord télescopique peuvent toutes deux relier le sol de l'entrepôt à un camion. La manière dont le rebord atteint et s'engage avec le camion diffère, ce qui modifie l'adaptation de la plateforme aux opérations de chargement.
Où s'installe un niveleur de quai à plaque rabattable ?
Un niveleur de quai à plateau basculant utilise un système hydraulique pour lever la plateforme principale et actionner le rebord. Il est couramment utilisé lorsque la configuration du quai et la position du camion sont relativement prévisibles.
GUDESEN propose des solutions sur mesure, notamment pour les dimensions non standard, et offre des services de conseil pour les besoins de chargement de grande capacité. Ce service est particulièrement utile pour les usines et les centres de distribution dont les dimensions de quai d'origine ne correspondent pas aux dimensions standard du catalogue.
Pour un projet utilisant cette structure, consultez la configuration du niveleur de quai à plaque basculante après avoir confirmé la charge dynamique requise et les dimensions de la zone de chargement.
En quoi un rebord télescopique est-il important ?
Un rebord télescopique se déploie pour atteindre le plateau du camion. Ce déploiement contrôlé peut s'avérer utile lorsque les véhicules ne s'arrêtent pas toujours à la même distance du quai de chargement.
La capacité reste la priorité absolue. Un rebord plus long ou plus maniable ne dispense pas de vérifier le poids du chariot élévateur et de la charge. Cela résout un autre aspect du problème de chargement : la manière dont la plateforme atteint physiquement le véhicule.
Le fait de traiter ces deux questions séparément simplifie l'approvisionnement. Commencez par déterminer la charge utile du niveleur de quai. Ensuite, déterminez comment il doit être attelé au véhicule.
Les dimensions de la fosse peuvent-elles influencer la décision relative à la capacité ?
Elles peuvent affecter la configuration et l'installation des équipements, même si la taille de la fosse ne saurait se substituer à la capacité de charge.
Pourquoi faut-il mesurer la fosse existante dès le début ?
Un niveleur de quai est intégré au quai de chargement. Les dimensions de la plateforme (longueur, largeur, hauteur et fosse) doivent donc correspondre à celles du bâtiment.
Les configurations télescopiques standard comprennent une plateforme de 2 000 mm de large et de 600 mm de haut, la longueur de la plateforme étant choisie en fonction du projet. Les dimensions d'excavation varient selon la longueur de plateforme sélectionnée.
Pour les travaux de rénovation, une fosse existante peut constituer l'élément le plus contraignant du projet. Le remplacement d'un niveleur de quai est relativement simple comparé à la découverte, après livraison, que l'ouverture en béton nécessite une reconstruction importante.
Un relevé utile permet de consigner la largeur, la longueur et la profondeur de la fosse en plusieurs points, ainsi que la hauteur du quai et l'état du béton environnant.
Pourquoi la flotte de camions est-elle importante elle aussi ?
Le niveleur ne fonctionne pas indépendamment de la cour.
Notez les hauteurs maximales et minimales des plateaux de camions habituellement desservis par le quai. Indiquez également la distance minimale à laquelle les véhicules peuvent reculer par rapport au quai et si les transporteurs tiers utilisent des remorques aux dimensions sensiblement différentes.
Il est plus facile de définir un quai de chargement recevant une flotte de véhicules régulière qu'un centre de distribution gérant de nombreux types de véhicules.
La capacité peut être suffisante malgré une mauvaise adhérence. Inversement, une plateforme peut atteindre facilement le chariot élévateur tout en étant sous-dimensionnée pour supporter la charge la plus lourde. Ces deux conditions doivent être réunies.
Quelles sont les conditions d'exploitation susceptibles d'accroître les contraintes sur la plateforme ?
Deux entrepôts peuvent utiliser le même chariot élévateur et créer malgré tout des conditions de travail différentes.
Comment la fréquence du trafic modifie-t-elle les spécifications ?
Une baie traversée dix fois par jour connaît un cycle de service différent de celui d'une baie utilisée pendant deux ou trois quarts de travail.
La fréquence de passage quotidienne doit donc figurer dans la demande de prix. L'acheteur doit également préciser si le chariot élévateur marque une pause sur le niveleur de quai, s'il effectue une traversée à vitesse constante ou s'il s'arrête et redémarre fréquemment au niveau de la transition.
L'exploitation intensive et répétée de la plateforme mérite une attention particulière en ce qui concerne sa structure, son renforcement et l'accès pour la maintenance.
Pourquoi l'angle de transition et le comportement du conducteur sont-ils importants ?
La transition abrupte entre l'entrepôt et la remorque modifie la façon dont le chariot élévateur aborde la plateforme.
Un freinage brusque sur le niveleur, un virage pendant la traversée ou un franchissement rapide de la transition peuvent créer des conditions d'exploitation plus difficiles qu'une traversée droite et contrôlée.
Les spécifications pratiques doivent décrire la routine de chargement réelle plutôt que de supposer systématiquement un comportement idéal du pilote.
Cela ne signifie pas que les acheteurs doivent calculer eux-mêmes les contraintes structurelles. Cela signifie que le fournisseur doit recevoir suffisamment d'informations pour choisir une configuration correspondant à une utilisation normale.
Quelles sont les caractéristiques de sécurité et d'entretien que les acheteurs doivent vérifier ?
La capacité protège la structure, mais un quai de chargement complet nécessite également un entretien sûr et un fonctionnement quotidien prévisible.
Quelles sont les fonctionnalités utiles lors de l'exploitation et de la maintenance ?
La plateforme télescopique GUDESEN est dotée de dispositifs anti-pincement et anti-cisaillement, d'une protection contre les surcharges et d'une cale de sécurité facilitant la maintenance. La zone de pivotement utilise des manchons d'arbre autolubrifiants afin de réduire les besoins en maintenance courante.
La structure à plaques basculantes peut bénéficier d'un grenaillage suivi d'un traitement par projection électrostatique pour la protection contre la corrosion. Sa conception modulaire facilite également l'inspection quotidienne et l'accès pour la maintenance.
Ces détails sont importants car le quai de chargement se situe à un point de contact élevé entre le bâtiment, le camion et les équipements de manutention.
Pourquoi le support fournisseur fait-il partie du cahier des charges ?
Le choix des capacités implique souvent des informations provenant de plusieurs équipes : les services d’approvisionnement, les opérations d’entrepôt, les fournisseurs de chariots élévateurs, les entreprises de travaux publics et le fabricant d’équipements de quai.
GUDESEN peut analyser les besoins du client avant la production, fournir une assistance technique et fabriquer les produits conformément aux spécifications du projet validées. Une assistance à distance pour l'installation, ainsi que des documents et des vidéos d'installation, sont également disponibles pour les projets à l'étranger.
Le contrat de service standard comprend une garantie d'un an avec un service de maintenance continu par la suite.
Pour une décision de capacité liée à une flotte réelle de chariots élévateurs, les acheteurs peuvent demander une vérification de la capacité de charge du quai de chargement avec les données relatives à l'équipement et à la fosse jointes.
Quelles informations doivent être incluses dans une demande de devis pour un niveleur de quai ?
Une demande de devis utile n'a pas besoin d'être longue, mais elle doit comporter les chiffres adéquats.
Quels détails aident le fournisseur à sélectionner la capacité ?
Veuillez indiquer la quantité de quais de chargement, les dimensions des fosses existantes ou prévues, la hauteur du quai, la plage de hauteur du plateau du camion, le modèle de chariot élévateur le plus lourd, le poids en ordre de marche du chariot élévateur, le poids maximal de la charge utile, les accessoires du chariot élévateur, la fréquence de passage quotidienne, l'installation intérieure ou extérieure, l'alimentation électrique disponible, le type de plateforme requis si déjà décidé, ainsi que les plans ou photographies du site.
Si plusieurs quais de chargement desservent des opérations différentes, ne présumez pas qu'une seule spécification convienne à tous. Un quai de production lourde et un quai d'expédition légère peuvent nécessiter des configurations de niveleurs de quai différentes, même si leurs fosses en béton ont des dimensions identiques.
Ces informations facilitent également la comparaison des devis, car chaque fournisseur répond aux mêmes conditions de travail.
Conclusion
Le choix de la capacité optimale d'un niveleur de quai dépend du chariot élévateur en mouvement, et non de la palette seule. Notez le poids du chariot élévateur le plus lourd qui utilisera le quai de chargement, son poids opérationnel, ses accessoires, sa charge maximale et la fréquence de ses passages. Comparez ensuite ces conditions de travail avec la capacité de charge dynamique de la plateforme envisagée.
Une fois la capacité déterminée, vérifiez le type de rebord, la compatibilité avec les chariots élévateurs, les dimensions de la fosse, les conditions de transition et les dispositifs de sécurité. Une plaque basculante et une plateforme télescopique peuvent résoudre différents problèmes de quai de chargement, mais leur choix ne doit être fait qu'après avoir déterminé la charge réelle du chariot élévateur.
La capacité n'est donc pas un simple numéro de catalogue à choisir isolément. Elle résulte de l'adéquation entre le quai de chargement, la flotte de véhicules et les équipements de manutention et la configuration de la plateforme.
Questions fréquentes
Q1 : La capacité d’un niveleur de quai doit-elle être basée uniquement sur le poids du chariot élévateur ?
A1 : Non. Il faut tenir compte du poids en ordre de marche du chariot élévateur, de sa charge maximale transportée et des accessoires nécessaires. La plateforme supporte l’ensemble mobile ; le poids de la charge seule ne reflète donc pas la charge réelle du chariot élévateur.
Q2 : Qu'est-ce que la charge dynamique sur un niveleur de quai ?
A2 : La charge dynamique correspond à la charge de travail lorsque des équipements tels qu’un chariot élévateur se déplacent sur la plateforme. Il convient de la distinguer de la charge statique, car le mouvement, la concentration des roues et les conditions de transition modifient l’utilisation du niveleur de quai.
Q3 : Quelles informations dois-je envoyer avant de demander un devis pour un niveleur de quai ?
A3 : Veuillez indiquer les dimensions de la fosse, la hauteur du quai, la largeur du plateau du camion, le modèle et le poids opérationnel du chariot élévateur, la charge maximale admissible, les accessoires, le trafic quotidien et les conditions d’installation. Ces informations permettront au fournisseur d’adapter le quai de chargement à la plateforme et à la capacité appropriées, au lieu de se baser uniquement sur le poids des palettes pour établir son devis.
